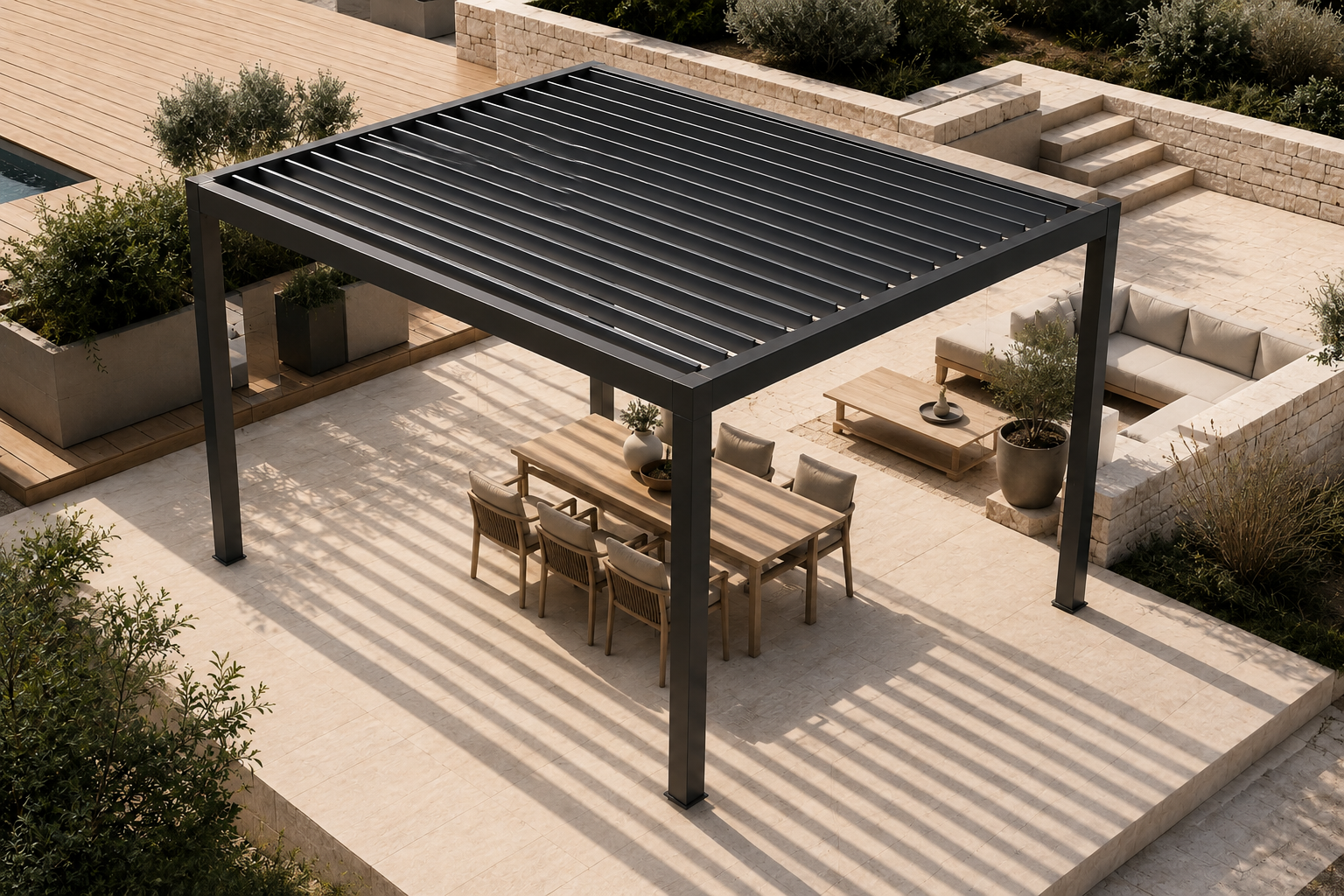

Comment installer une pergola bioclimatique : ancrage, plots, dalle

Une pergola bioclimatique n'est pas un meuble qu'on pose : c'est une structure verticale de 150-220 kg qui doit résister à 100 km/h de vent et plusieurs décennies d'exposition. L'ancrage au sol est donc la partie la plus critique de l'installation — celle qui détermine si votre pergola tiendra 30 ans ou si elle se déforme en 5.

Ce guide détaille les trois techniques d'ancrage, le déroulé du montage, et les cas particuliers (bord de mer, zone venteuse, terrain pentu). Il s'applique aux pergolas livrées en kit, qu'elles soient installées par un pro ou en auto-montage.

Quels sont les modes d'ancrage possibles ?

Trois techniques principales, à choisir selon la nature du sol existant :

Mode	Sol adapté	Durée	Coût matière
Chevilles chimiques sur dalle	Béton/carrelage existant	2-4 h	30-60 €
Plots béton coulés	Terre / gazon / gravier	1 j + 3 semaines séchage	80-150 €
Scellement chimique	Pierre / rocher	3-5 h	50-100 €

Quelle que soit la technique, le principe est le même : chaque poteau est fixé à une platine métallique (généralement 160×160 mm ou 170×170 mm en alu thermolaqué), elle-même ancrée dans le sol par 4 à 8 points de fixation. Ce sont ces fixations au sol qui reprennent l'intégralité des efforts (poids propre + vent + neige).

Sur dalle béton existante : comment fixer ?

C'est la configuration la plus simple et la plus rapide. Si votre terrasse est déjà dallée en béton (terrasse maçonnée, dalle de jardin, sol bétonné), l'installation se fait en une demi-journée.

Étapes

1. Positionnez les 4 platines au sol, en respectant les cotes exactes du plan constructeur (longueur × largeur entre centres de poteaux). Vérifiez la diagonale pour garantir le carré ou rectangle parfait.
2. Marquez les trous au crayon à travers les perçages de chaque platine.
3. Percez la dalle avec un foret SDS-PLUS 12 mm (souvent fourni dans le kit) à une profondeur de 70-90 mm. Aspirez les résidus.
4. Insérez les chevilles chimiques (résine époxy en cartouche + tiges filetées M10 ou M12). Laissez prendre 30 minutes.
5. Posez les platines sur les tiges filetées, ajustez à niveau, serrez les écrous.
6. Montez les poteaux par-dessus, vissez aux platines, puis assemblez le cadre périphérique et les lames selon notice.

Vérifications de la dalle existante

• Épaisseur minimale : 10 cm de béton armé (vérifiable au perçage — si la mèche s'enfonce sans résistance après 5-8 cm, c'est insuffisant).
• Pas de fissures structurelles à proximité des futurs ancrages.
• Dalle de niveau : tolérance de 5 mm sur 3 m. Si plus, prévoir des cales ou refaire la dalle.
• Distance aux bords de la dalle : au moins 10 cm pour ne pas éclater le béton au perçage.

Sans dalle : créer des plots béton, mode d'emploi

Si vous installez sur de la terre, du gazon, du gravier ou un sol non préparé, il faut couler 4 plots béton qui serviront de fondations. C'est plus long (compter une journée de préparation + 3 semaines de séchage avant montage) mais ça reste accessible en auto-installation.

Dimensions des plots

• Pergola 3×3 m (9-12 m²) : plots de 30×30×50 cm minimum (largeur × profondeur × hauteur dans le sol).
• Pergola 4×3 m (12-15 m²) : plots de 40×40×60 cm.
• Pergola en zone venteuse ou bord de mer : surdimensionner à 40×40×80 cm minimum.

Étapes de préparation

1. Tracez le rectangle exact des poteaux sur le sol avec piquets et cordeau.
2. Creusez les 4 trous aux dimensions ci-dessus à la pelle ou à la mini-pelle.
3. Posez un lit de gravier 5 cm au fond pour le drainage.
4. Préparez du béton dosé à 350 kg/m³ (ciment + sable + gravier + eau) ou utilisez du béton prêt à l'emploi en sac.
5. Coulez le béton dans chaque trou en intégrant des tiges filetées verticales (ou des inserts en attente pour les platines).
6. Laissez sécher 3 semaines avant montage de la pergola. C'est le délai pour atteindre 90 % de la résistance finale du béton.

Après séchage, l'installation des platines se fait comme sur une dalle existante (chevilles chimiques sur le plot affleurant).

Pergola adossée : comment fixer au mur ?

Une pergola adossée repose sur seulement 2 poteaux libres (côté jardin), tandis que la partie longeant la maison est ancrée directement dans la façade du bâtiment.

Étapes spécifiques à l'adossée

1. Repérez les éléments porteurs du mur (mur en parpaings, mur en pierre, mur en béton) — pas en placo, pas en cloison creuse.
2. Tracez la ligne haute du cadre périphérique à hauteur souhaitée (généralement 2,30 à 2,50 m).
3. Fixez les équerres murales qui supporteront le cadre, espacées de 50 à 80 cm selon le poids du cadre. Chevilles à béton M10 minimum.
4. Posez le cadre périphérique sur les équerres, vissez fermement.
5. Installez les 2 poteaux libres côté jardin avec leurs platines (chevilles chimiques sur dalle ou plots béton selon le sol).
6. Assemblez les lames et la mécanique selon notice.

L'ancrage mural reprend la moitié des charges, ce qui réduit le dimensionnement nécessaire pour les plots côté jardin. C'est l'avantage technique de l'adossée par rapport à l'autoportée.

Combien de temps prend l'installation ?

Phase	Durée (équipe 4 pers.)
Montage du cadre périphérique	25-35 min
Ancrage des poteaux	30-45 min
Pose et alignement des lames	20-30 min
Mise en place du mécanisme	10-15 min
Test et réglage final	10 min
Total montage hors préparation sol	90 min - 2 h

Les durées indiquées par les notices constructeur (« 90 minutes ») supposent 4 adultes coordonnés et un sol déjà prêt (dalle existante ou plots déjà coulés). En auto-installation à 2 personnes, comptez plutôt 4 à 5 heures pour le montage seul.

Si vous partez d'un terrain nu (besoin de couler des plots), ajoutez :

• Préparation et coulage des plots : 1 journée.
• Séchage du béton : 3 semaines incompressibles.
• Total projet : environ 1 mois entre le début du chantier et la pergola utilisable.

Peut-on installer soi-même ou faut-il un pro ?

Les deux sont possibles. Voici les critères de décision :

Auto-installation : faites-le vous-même si

• Vous avez l'outillage de base (perceuse à percussion, niveau à bulle, clés à pipe, escabeau).
• Vous pouvez réunir 3-4 personnes pour la phase de levage du cadre périphérique (étape critique, 30-50 kg à porter à 2,4 m de haut).
• Vous êtes à l'aise pour percer du béton et savez utiliser des chevilles chimiques.
• Votre sol est déjà préparé (dalle existante) ou vous êtes prêt à couler des plots.
• Vous avez lu la notice constructeur en entier avant de commander.

Pose pro : déléguez si

• Vous n'avez pas l'équipe ou l'outillage.
• Le sol nécessite une préparation lourde (terrassement, dalle nouvelle).
• Vous voulez une garantie de pose en plus de la garantie produit.
• Vous prévoyez une motorisation ou des accessoires électriques (alimentation à raccorder par un électricien certifié).
• Votre terrain est en pente ou présente des contraintes (toit-terrasse, balcon, accès difficile).

Coût d'une pose pro standard : 700 à 1 500 € pour un format 9-12 m² sur dalle existante, à doubler si création de plots ou raccordement électrique.

Quelles fondations pour le bord de mer ou zone venteuse ?

Les vents marins ou les zones très exposées (plateaux, sommets, plaines balayées) imposent un dimensionnement renforcé :

• Plots béton agrandis : 40×40×80 cm minimum, voire 50×50×100 cm.
• Armature ferraillée obligatoire dans le plot (cage en treillis soudé 6-8 mm).
• Tiges d'ancrage plus longues (250-300 mm dans le béton au lieu de 90 mm sur dalle).
• Vis et boulons en inox A4 (haute résistance corrosion marine) à la place de l'A2 standard.
• Calage sur 6 points par platine au lieu de 4, si la platine le permet.

Pour ces installations, l'avis d'un poseur expérimenté ou d'un bureau d'études est conseillé. Le surcoût est faible (200-500 €) par rapport au gain de sécurité sur 30 ans.

Récapitulatif : la check-list installation

1. Vérifiez votre sol : dalle béton, terre, rocher ? Cela détermine la méthode d'ancrage.
2. Préparez les fondations si nécessaire (plots, séchage 3 semaines).
3. Vérifiez votre outillage : perceuse à percussion, foret SDS-PLUS 12 mm, niveau, clés, escabeau.
4. Réunissez l'équipe : 4 personnes minimum pour le montage du cadre.
5. Lisez la notice complète avant de commencer.
6. Marquez et percez précisément les fixations.
7. Vérifiez le niveau et la diagonale à chaque étape.
8. Testez la manivelle à vide avant de fermer le cadre.

Chez Isoore, nos kits sont livrés avec notice illustrée, gabarit de perçage et foret SDS-PLUS 12 mm inclus. Pour les clients en Île-de-France, on propose une pose pro à +700 € (3×3) ou +1 000 € (4×3) — préparation du sol non incluse, à votre charge ou prévoir un terrassier local.

Si vous voulez qu'on regarde votre cas (sol existant, contraintes, choix entre auto et pose pro), 30 minutes au téléphone suffisent pour valider la faisabilité. Pas de devis personnalisé — on est sur des prix fixes — juste un avis honnête sur la méthode adaptée à votre terrain.
